地圖檢視
地圖檢視指一個基於地理位置的視覺化管理介面，它將 HMI 設備在地圖上進行定位與展示，讓管理員能夠直觀地掌握分散在不同地區的設備狀態，並進行即時監控與遠端連線。
地圖檢視介面結構

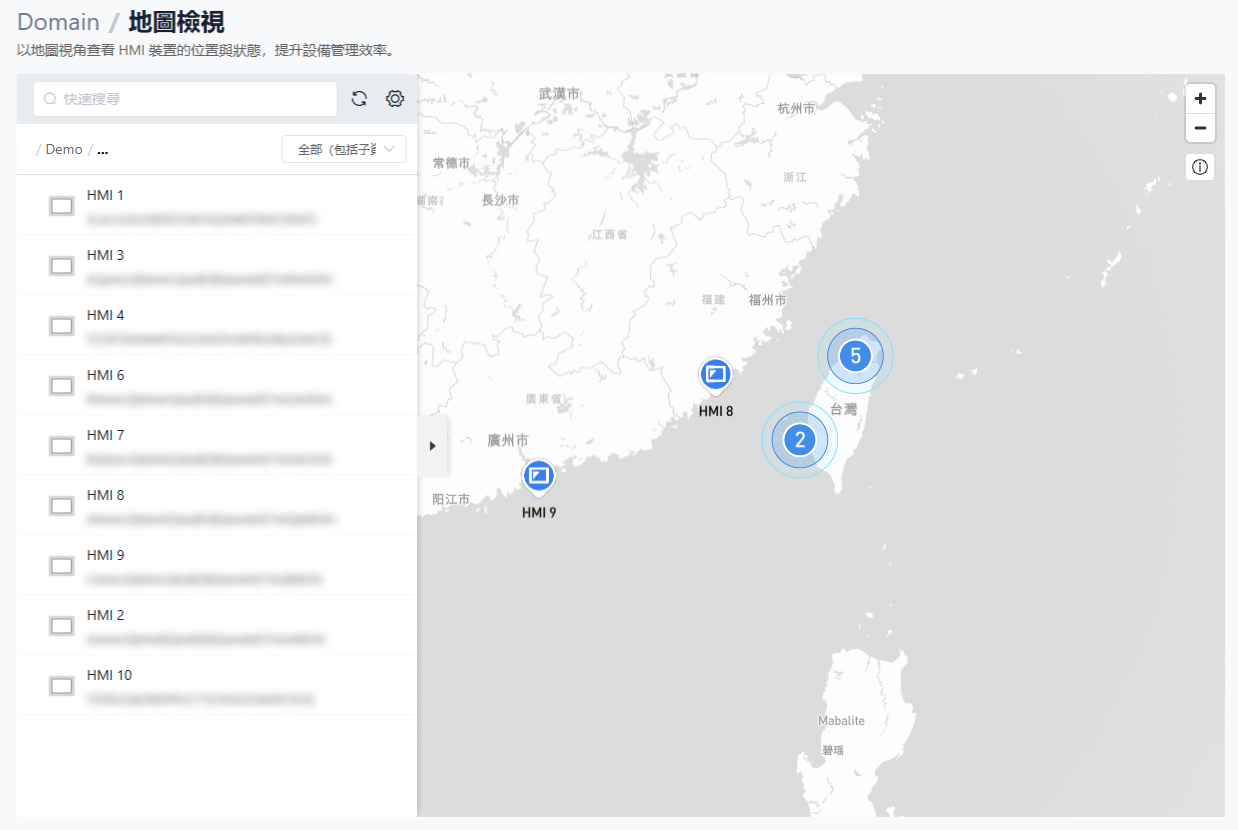

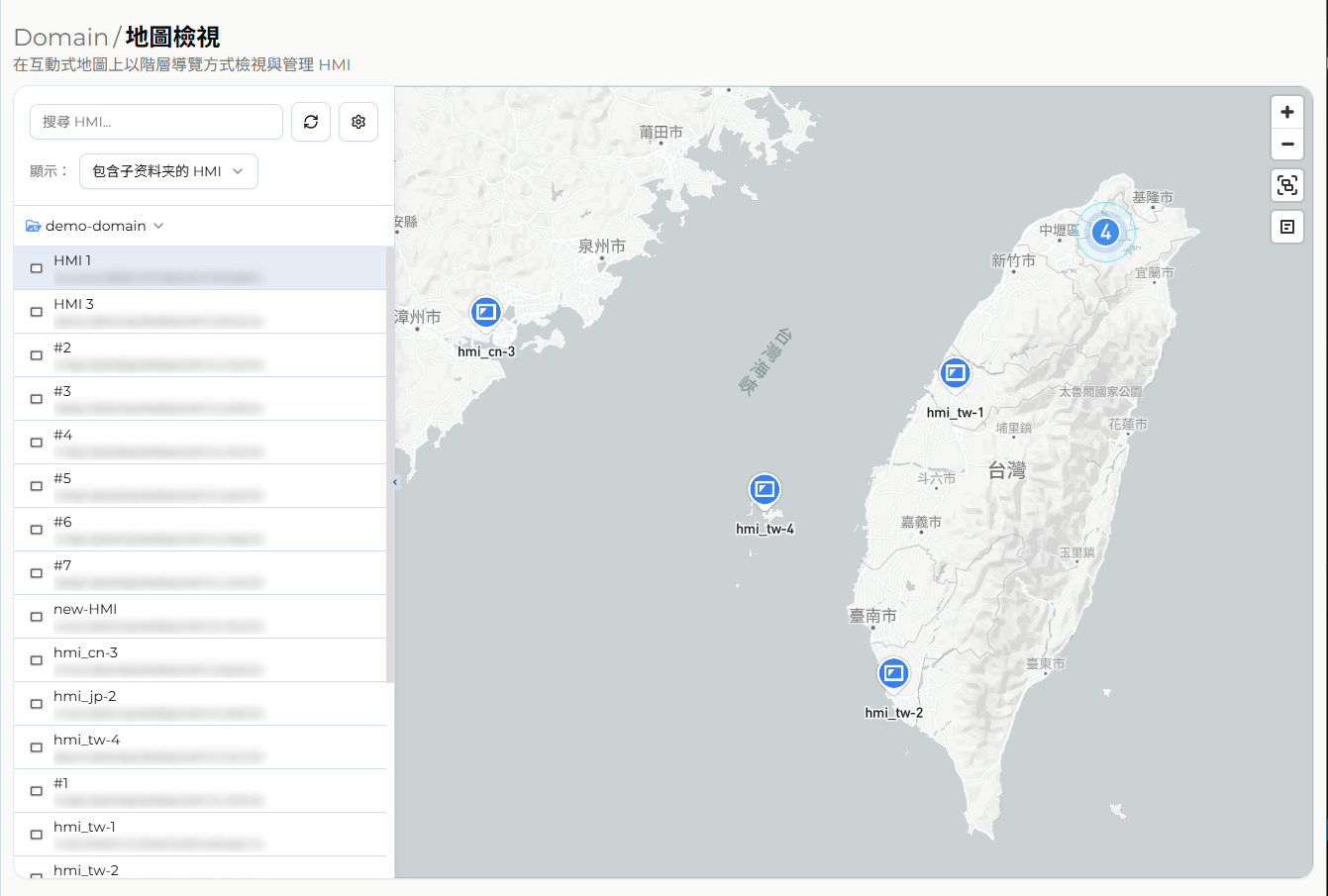

地圖總覽
地圖是此頁面的核心區域，顯示所有已設定經緯度座標的 HMI 設備。這有助於管理員快速識別設備的地理分佈。
- 顯示邏輯：系統會自動忽略座標為
(0, 0)的 HMI 設備，這些設備不會顯示在地圖上。請確保您的設備已在 Directory 或儀表板設定中正確輸入經緯度。 - 效能優化：系統針對大量設備（約 500 台）同時顯示的情境進行了優化，確保在地圖縮放或移動 HMI 位置時，頁面更新流暢且負載穩定。

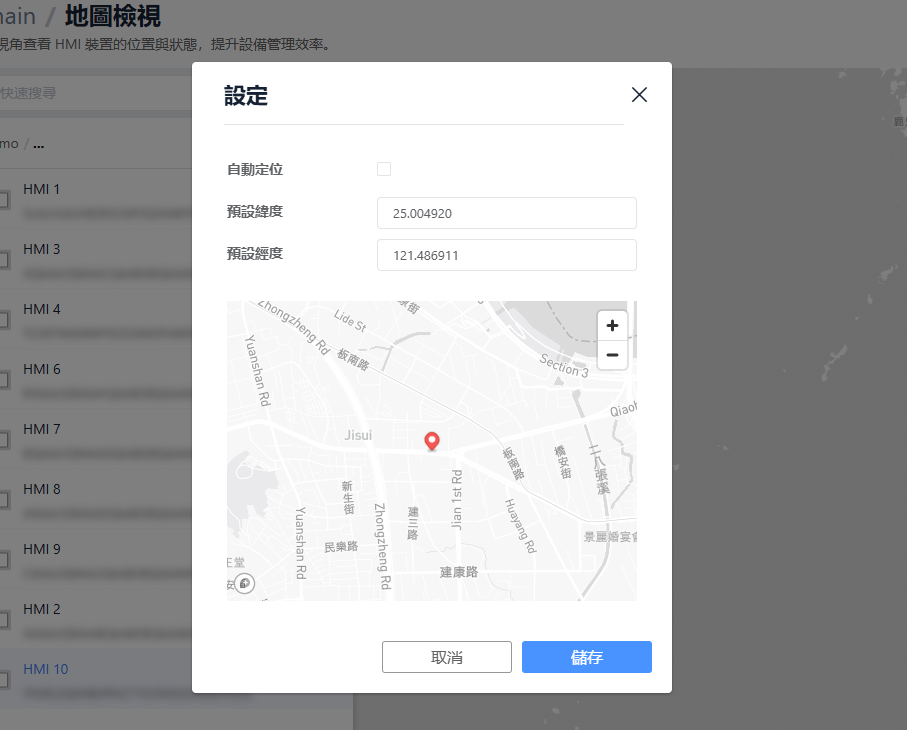

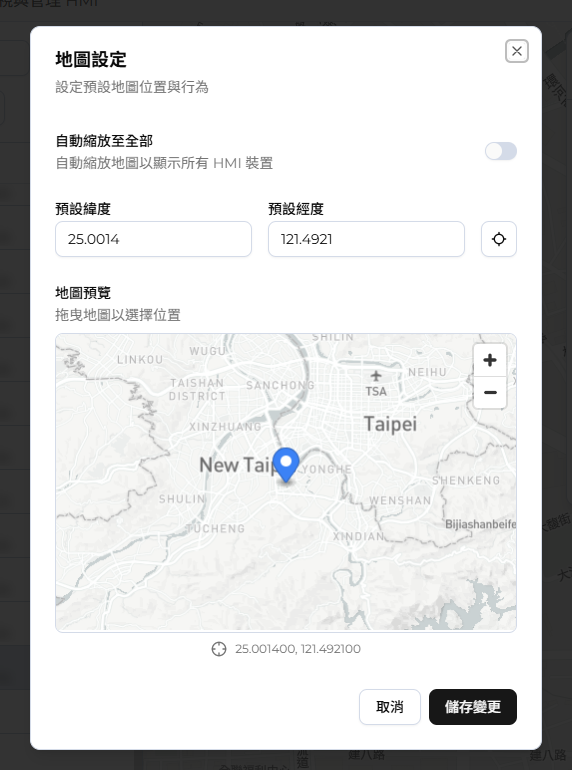

地圖設置
預設中心點：
- 用途：設定地圖在載入時的初始顯示位置。
- 功能：您可以在屬性中指定一組固定的經緯度座標,或是自動計算 HMI 設備的幾何中心。當使用者開啟頁面時，地圖視角將自動定位於此中心點，確保能立即檢視重點區域。
HMI 列表與搜尋
位於介面側邊的列表功能，提供另一種查找設備的方式。
- 列表形式 (List View)：與 Directory 的樹狀結構不同，地圖檢視採用扁平化的 HMI 列表形式呈現。這讓使用者能更快速地瀏覽所有可用設備，而不受資料夾層級的限制。
- 過濾搜尋 (Filter)：提供篩選器功能，使用者可輸入關鍵字快速過濾出目標 HMI。
資訊欄位 (右側選單)
當使用者在地圖上點擊特定的 HMI 圖標，或從列表中選擇設備時，右側將展開詳細的資訊欄位。
一般資訊
顯示 HMI 的基本識別資料，包括型號、名稱、狀態等，與 Directory 中的一般資訊欄位一致。

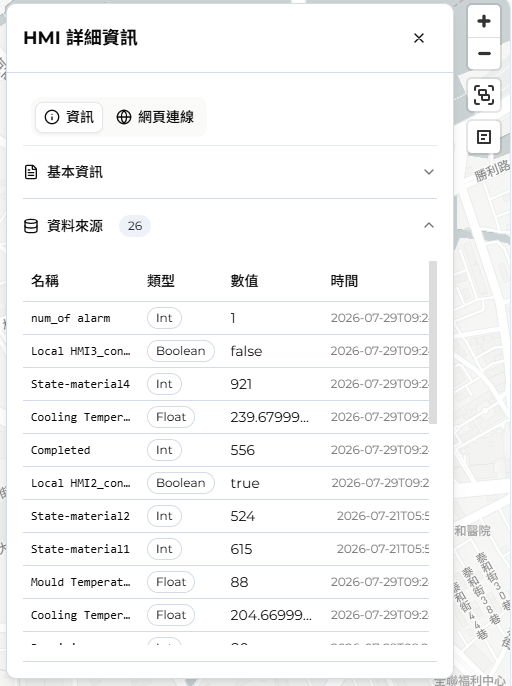

資料來源 (Datasource) 監控
此區域以樹狀結構顯示 HMI 的數據標籤 (Tags)，並支援即時數據監控。
- 即時資料 (Real-time Data)：系統會即時更新並顯示標籤數值。
- 顯示格式：資料將以
[標籤名稱] .... [當前數值]的格式呈現，方便使用者一目了然地讀取數據。
註: 僅有開通 儀表板 (Dashboard) 服務的 HMI 設備才可使用此進階功能（如：顯示數值、動態數據及未來擴充功能）。若未開通，此區塊可能無法顯示即時數據。

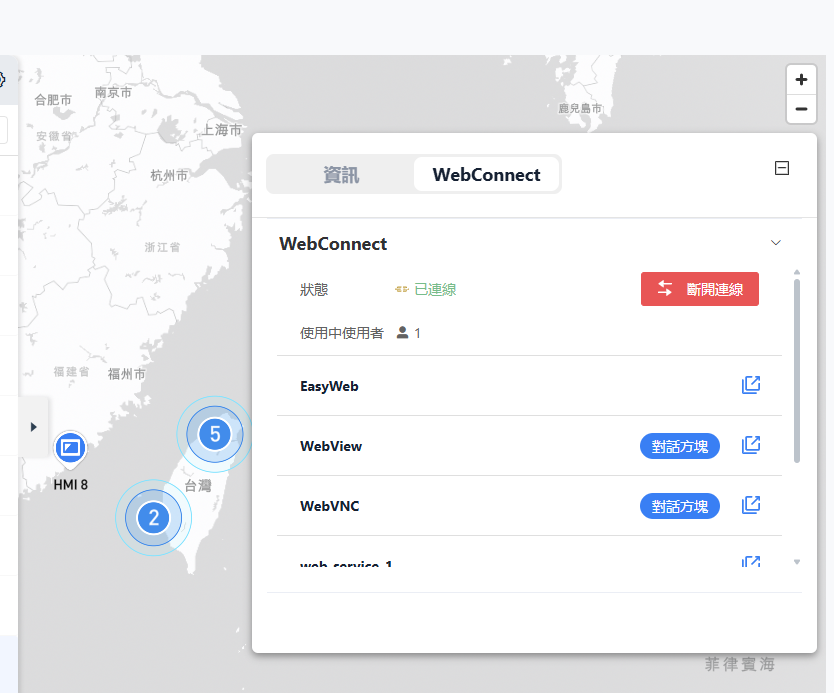

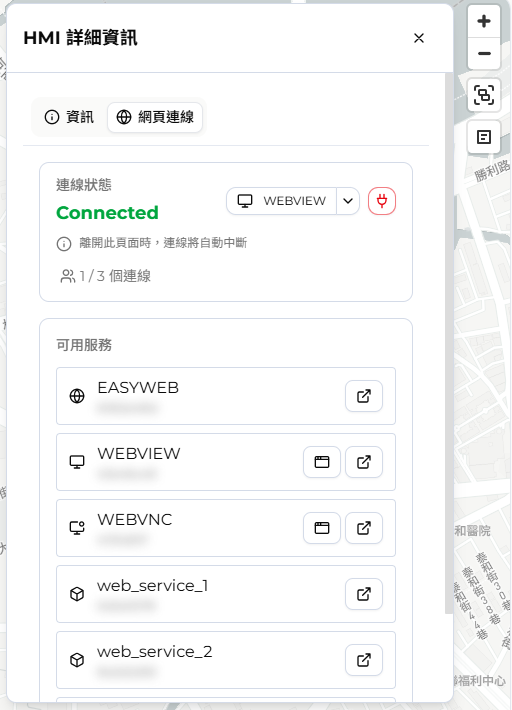

WebConnect 連線
整合 EasyAccess 2.0 的 WebConnect 功能，允許使用者直接從地圖介面發起遠端連線。
- 連線按鈕：在資訊欄位中顯示 WebConnect 連線按鈕。
- 外部視窗操作：點擊按鈕後，系統將彈出一個獨立的 WebView 對話視窗 (Dialog) 進行連線。使用者可在該視窗中進行 VNC 監控或 EasyWeb 操作，而不影響主地圖的瀏覽。
使用限制與注意事項
儀表板服務需求
地圖檢視的部分進階功能依賴儀表板服務的支援。
- 基本定位：所有已設定座標的 HMI 皆可顯示於地圖上。
- 進階數據：欲在右側資訊欄位查看
資料來源的即時數值，該 HMI 必須擁有有效的儀表板授權。
座標設定
若發現 HMI 未顯示於地圖上，請檢查：
- 該設備是否已被移除或轉移。
- 該設備的經緯度座標是否仍為預設值
(0, 0)。請前往 Directory 的儀表板設定頁面進行座標修正。
