PC穿透通訊(以太网路)远程PLC

EasyAccess 2.0不僅可以直接連接威綸科技公司的人機介面，還提供了穿透通訊服務，使得用戶能夠在遠端人機的網路上連接PLC。如下圖所示，在EasyAccess網路中有一個PLC設備，與人機所在的區域網路 (LAN) 相連。如此，用來建立EasyAccess 2.0與人機連線的電腦，即可將該人機當作繼電器，進而連接PLC。

如何設定穿透通訊，連接PLC?

1. 在人機清單上，點擊 [網路穿透] 按鈕，在連線狀態下，將會顯示IP位址如下所示。

2. 下面這個視窗將提示您輸入目標PLC的IP位址。最多能支援六個IP位址。

3. 連接成功後，即會顯示PLC的IP位址。這時候已經可以開啟PLC的程式。

如果遠端PLC與本地電腦使用相同範圍內的IP位址，將顯示警告訊息，提醒您後續對PLC IP位址的連結將導向遠端設備，而非本地設備。

此外，亦支援連接埠轉發功能，藉由轉發功能可讓外網直接存取對應的內網設備。最多能支援六組轉發設定。

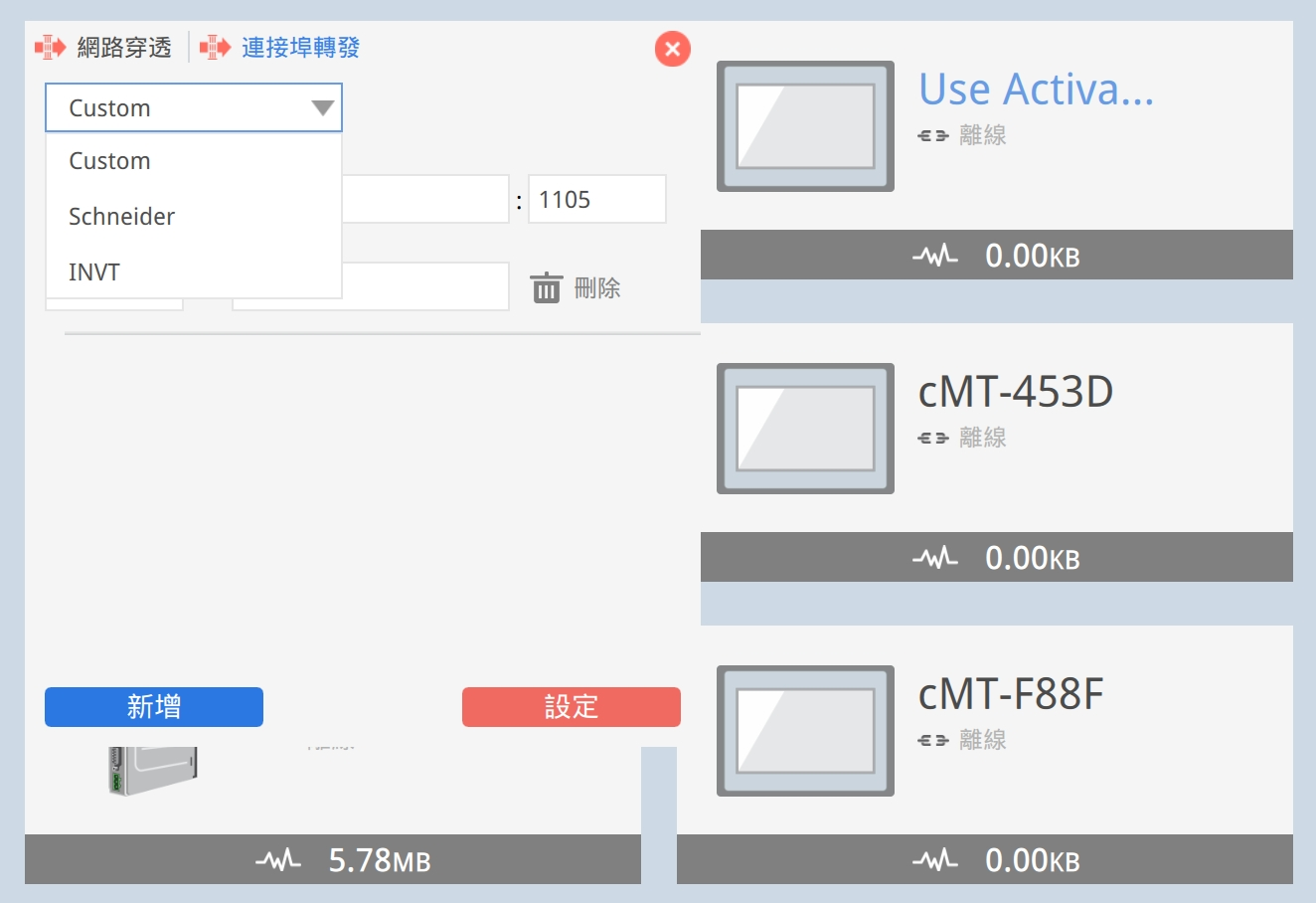

連接埠轉發有三種模式：

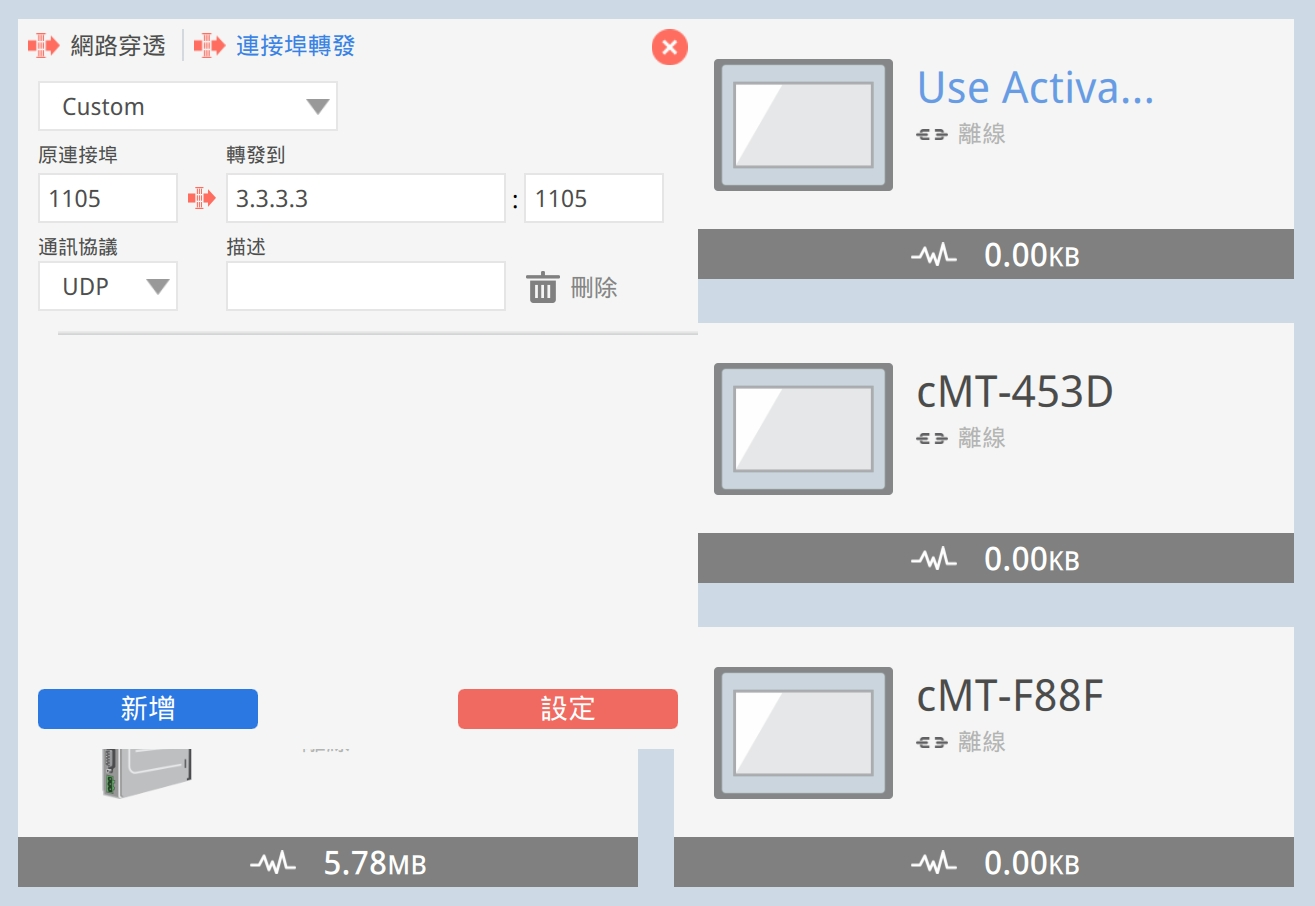

1. Custom

   可以自由地設定原連接埠、轉發的 IP 和 Port，以及不同的通訊協議（TCP 或 UDP），並且設定描述。

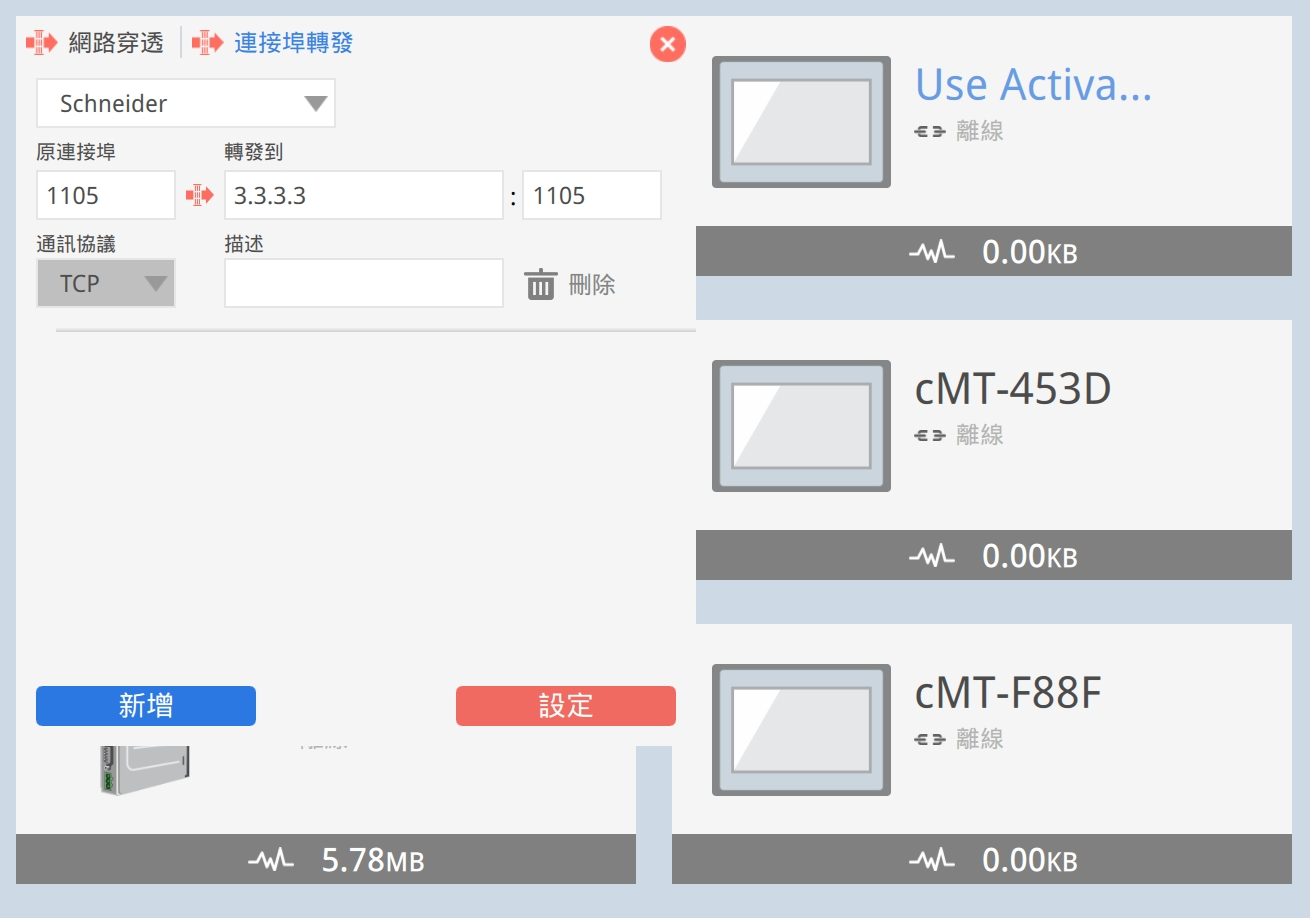

2. Schneider



   適用於 Schneider 軟體，會將 Port 固定在 1105，並且使用 TCP 協議。

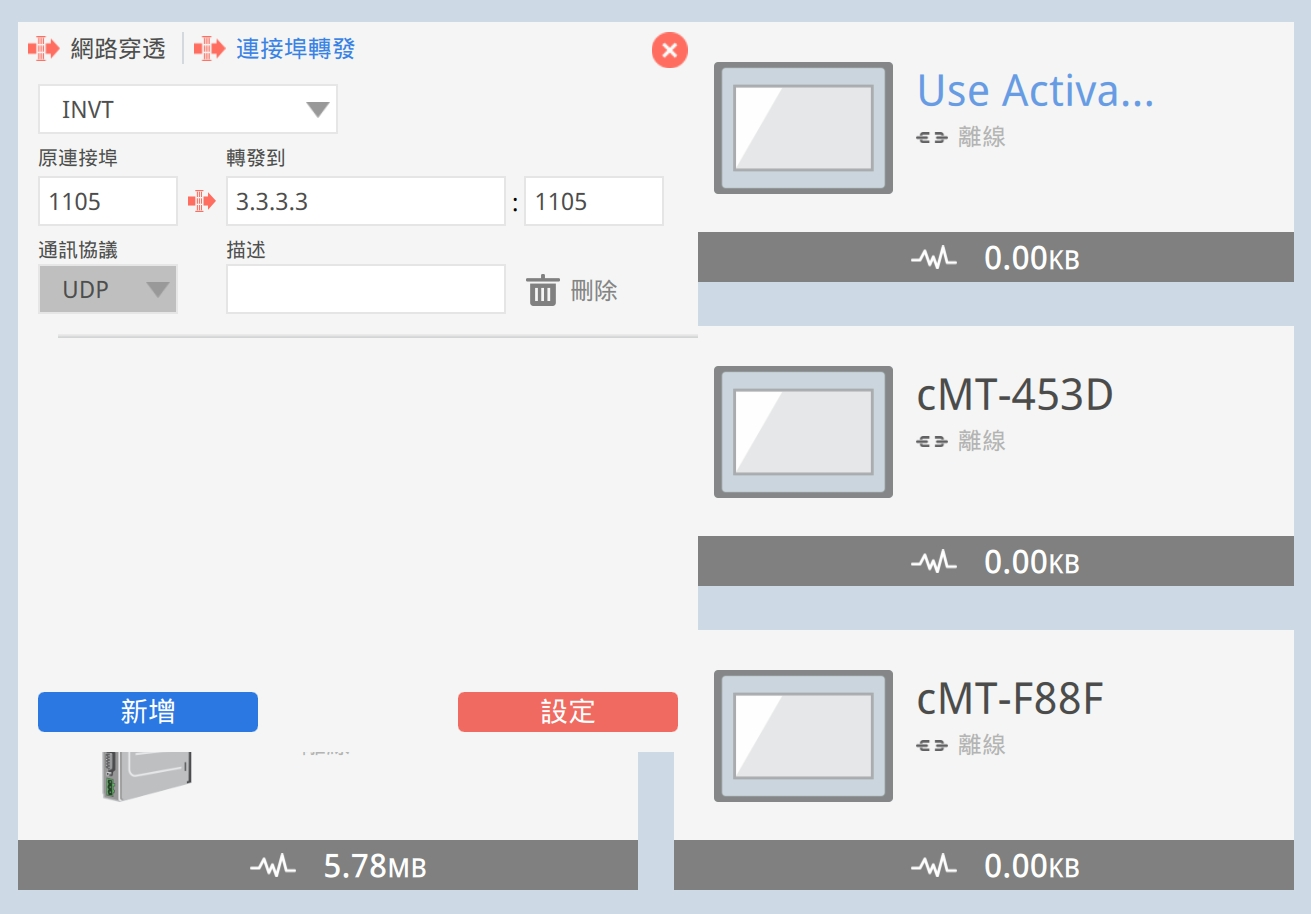

3. INVT



   適用於使用 INVT Workshop 軟體，會固定使用 UDP 協議，並且有以下兩個限制：

   • 如果連上 INVT Workshop 後，又改 Port 的話，需等待 3 分鐘。

     情境：

     1. 設定穿透：:105 → 192.168.10.10:100
     2. 連線 VPN，使用 INVT Workshop 連上
     3. 將穿透的port 從 105 改成 110

     此時 port 105 還能持續連上，須斷開連線並等待 3 分鐘後，才能使用 port 110 連上。

   • 一台 PC 上只能有一個 INVT Workshop 連線。若已有一個 INVT Workshop 正在連線，其他軟體或程式就不能透過同樣的 Port 穿透並連上後端機器。
