仪表板专案

专案管理

• 创建新专案 使用者可以在仪表板专案页面按下 [+创建新专案] 来新增专属于自己的仪表板，一个 Domain 最多可以有 1000 个专案。
• 编辑专案 进入仪表板编辑器编辑专案。使用者可以添加、修改和删除各种元件，如图表、表格和文字框。
• 重新命名专案 在专案设定中，使用者可以选择重新命名专案，以便更好地管理和识别不同的专案。
• 专案权限 Domain Admin 以及超级使用者可以在仪表板上看到 Domain 下的所有专案。Domain Admin、超级使用者以及专案拥有者可以授予其他使用者不同的权限：
  1. 仅可编辑专案。
  2. 可编辑及可发布专案。 非专案拥有者只能在仪表板看到被授权的专案。
  3. Widget安全类别。
• 复制专案 使用者可以选择复制现有的专案，这样可以快速创建类似的仪表板，而不需要从头开始设置。
• 备份专案 为了防止数据丢失，使用者可以备份专案。备份文件可以存储在本地或云端，并在需要时恢复。
• 删除专案 使用者可以选择删除不再需要的专案。删除操作是不可逆的，请谨慎操作。

设计与编辑

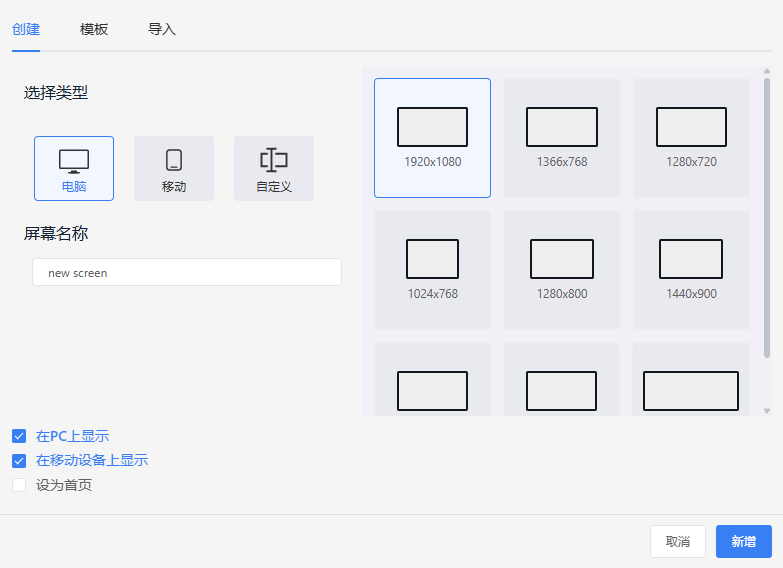

Screen

一个仪表板专案可以设计 1 ~ 50 个分页。

Widget

用户可以透过拖曳所需的元件设计仪表板，每一个分页可以加入 500 个元件。

数值

• 用途：用来显示指定标签的数值。
• 功能：理想用于显示实时数据，如温度、速度或计数。

指示灯/开关

• 用途：用来显示指定 BOOL 标签的状态。
• 功能：用于直观表示开/关状态、报警或运行状态。

多状态指示灯

• 用途：用来显示指定 INT 标签的状态。
• 功能：可以通过颜色编码或图标表示设备或过程的多种状态。

进度环

• 用途：通过进度环图形显示标签的当前数值。
• 功能：用于显示达到目标或完成程度的进度。

趋势图

• 用途：利用连续的线段将储存在 Weincloud 伺服器上的历史数值资料描绘出图，以利资料分析。
• 功能：最多可以选择 5 个地址标签，每个分页最多可以有 10 个趋势图元件。
  • 下载: 观看者可以选择想要下载的时间，并依照原有设定(是否有合计功能)，下载对应的资料

注意：因数据透过合计功能计算可能与实际数据有不符的情况发生。

表针

• 用途：通过表针的方式显示标签的当前数据。
• 功能：提供数据的模拟表示，使其易于一目了然地阅读。

条状图

• 用途：使用条状图的方式显示一个或多个标签的数据。
• 功能：最多可以选择 10 个地址标签，用于比较多个数据点。

圆饼图

• 用途：使用圆形图或甜甜圈图的方式，显示各标签数值占总体数值的百分比。
• 功能：最多可以选择 5 个地址标签，有效显示数据分布。

时间显示

• 用途：显示设定时区的当前时间。
• 功能：确保用户意识到系统运行相关的当前时间。

内嵌网页

• 用途：在仪表板内嵌入网页。
• 功能：允许集成外部基于网络的资源或界面。

地图

• 用途：在地图上显示最多 5 个地址标签代表不同人机的位置。
• 功能：每个分页可以添加最多 10 个地图元件。

设定人机位置

• 步骤：要设定人机的位置，请前往 Directory 页面并选择所需的人机。位置可以在右侧的资讯/仪表板部分设定。
  • 可显示人机的动态位置。在 Directory > 仪表板 中，开启 [从 HMI 自动同步]，接着在 [资料来源] 中加入 "coordinate/latitude" 及 "coordinate/longitude 后，在 EasyBuilder Pro 中重新同步即可。
    注意: 请确保数据源标签的名称区分大小写，且只能是英文的 “coordinate/latitude”和 “coordinate/longitude”。

标签历史

• 用途：显示地址标签储存于 Weincloud 伺服器上的历史数据。
• 功能：启用 [多标签] 时最多可以选择 5 个地址标签，并同时启用 [合计] 功能以使用相同人机时间数据显示于表格中。每个分页最多可以有 30 个标签历史元件。
  • 下载: 观看者可以选择想要下载的时间，并依照原有设定(是否有合计功能)，下载对应的资料

注意：

1. 因数据透过合计功能计算可能与实际数据有不符的情况发生。
2. 需在 HMI 上设定正确的时区，Weincloud 才会显示正确的 UTC 时间。 (HMI 时区设定: [EasyBuilder Pro]=>[System Parameters Settings]=>[Time Sync./DST]=>[HMI time zone])

按钮

• 用途：可以执行多重指令。
• 功能：可以触发动作、导航到不同页面或更改设定。

项目选单

• 用途：显示多样项目成一列表，用户可以通过此检视并选择。
• 功能：一旦用户选择了某一项目，相对应的项目数据将被写入到 INT 标签上。

报警显示

• 用途：用来显示已在[报警]中定义且曾经满足触发条件的事件。

表格

• 用途：以表格的方式呈现自选的资料来源资讯，并可自订表格的栏位及样式。

样式设定

依据元件可以个别设定样式。

数值

• 资料来源 选择显示数值的资料来源。仪表板发布前需要设定资料来源，否则无法成功发布。
• 小数点 (不建议使用) 取代资料来源页面上的设定值。
  • 小数点位置 可将原始数据强制带上小数点
  • 乘数 可将原始数据乘上乘数
• 基础 设定元件的背景颜色、标题、标题的文字以及分隔线样式。
• 值 调整数值物件显示的数值字型、颜色样式等。
• 值域 数值将根据设定值域显示不同颜色的文字。
• 写入 启用后可以在发布的仪表板上修改资料来源的数值。
• 外观 是否启用紧凑模式与元件位置以及长宽等设定。
• 使用者限制 可选择该元件的安全类别以及没有取得权限时的行为。

指示灯/开关

• 资料来源 选择显示数值的资料来源。仪表板发布前需要设定资料来源，否则无法成功发布。
• 基础 设定元件的背景颜色、标题、标题的文字以及分隔线样式。
• 图形 修改指示灯开关元件显示的图形。
• 写入 启用后可以在发布的仪表板上修改资料来源的数值。
• 外观 是否启用紧凑模式与元件位置以及长宽等设定。
• 使用者限制 可选择该元件的安全类别以及没有取得权限时的行为。

多状态指示灯

• 资料来源 选择显示数值的资料来源。仪表板发布前需要设定资料来源，否则无法成功发布。
• 基础 设定元件的背景颜色、标题、标题的文字以及分隔线样式。
• 状态对应表 设定资料来源的数值相对应的图片。
• 写入 启用后可以在发布的仪表板上修改资料来源的数值。
• 外观 是否启用紧凑模式与元件位置以及长宽等设定。
• 使用者限制 可选择该元件的安全类别以及没有取得权限时的行为。

进度环

• 资料来源 选择显示数值的资料来源。仪表板发布前需要设定资料来源，否则无法成功发布。
• 小数点 取代资料来源页面上的设定值。
• 基础 设定元件的背景颜色、标题、标题的文字以及分隔线样式。
• 进度条 设定型态、数值字型样式、进度环样式、以及单位标签的字型样式。
• 外观 是否启用紧凑模式与元件位置以及长宽等设定。
• 使用者限制 可选择该元件的安全类别以及没有取得权限时的行为。

趋势图

• 资料来源 选择显示数值的资料来源。仪表板发布前需要设定资料来源，否则无法成功发布。
• 小数点 取代资料来源页面上的设定值。
• 图表 设定图例、趋势图线条、时间格式、Y 轴刻度以及单位。
• 合计 当有多个资料来源时，合计模式下可以使不同资料来源的数值在同一个时间点下画图，但会与实际的数值有误差。
• 下载 开启下载功能，让观看者可以下载当下或特定时间范围的资料
• 外观 是否启用紧凑模式与元件位置以及长宽等设定。
• 使用者限制 可选择该元件的安全类别以及没有取得权限时的行为。

表针

• 资料来源 选择显示数值的资料来源。仪表板发布前需要设定资料来源，否则无法成功发布。
• 小数点 取代资料来源页面上的设定值。
• 样式 选择表针的风格。
• 基础 设定元件的背景颜色、标题、标题的文字以及分隔线样式。
• 图型 设定表针元件刻度数值的样式以及单位标签的字型样式。支持使用图库。
• 外观 是否启用紧凑模式与元件位置以及长宽等设定。
• 使用者限制 可选择该元件的安全类别以及没有取得权限时的行为。

条状图

• 资料来源 选择显示数值的资料来源。仪表板发布前需要设定资料来源，否则无法成功发布。
• 基础 设定元件的背景颜色、标题、标题的文字以及分隔线样式。
• 图表 设定条状图的显示的方向、单位、值域范围。
• 外观 是否启用紧凑模式与元件位置以及长宽等设定。
• 使用者限制 可选择该元件的安全类别以及没有取得权限时的行为。

圆饼图

• 资料来源 选择显示数值的资料来源。仪表板发布前需要设定资料来源，否则无法成功发布。
• 基础 设定元件的背景颜色、标题、标题的文字以及分隔线样式。
• 图表 设定圆饼图的型态、图例、边线、标签。
• 外观 是否启用紧凑模式与元件位置以及长宽等设定。
• 使用者限制 可选择该元件的安全类别以及没有取得权限时的行为。

时间显示

• 基础 设定元件的背景颜色、标题、标题的文字以及分隔线样式。
• 一般设定 设定字型大小、颜色及该元件欲显示的时区及时间格式。
• 外观 是否启用紧凑模式与元件位置以及长宽等设定。
• 使用者限制 可选择该元件的安全类别以及没有取得权限时的行为。

内嵌网页

• 基础 设定元件的背景颜色、标题、标题的文字以及分隔线样式。
• 一般设定 设定欲内嵌的网页网址。
• 外观 是否启用紧凑模式与元件位置以及长宽等设定。
• 使用者限制 可选择该元件的安全类别以及没有取得权限时的行为。

地图

• 资料来源 选择显示数值的资料来源。仪表板发布前需要设定资料来源，否则无法成功发布。
• 基础 设定元件的背景颜色、标题、标题的文字以及分隔线样式。
• 一般设定 设定风格样式、缩放比例以及地图中心坐标。
• 外观 是否启用紧凑模式与元件位置以及长宽等设定。
• 使用者限制 可选择该元件的安全类别以及没有取得权限时的行为。

标签历史

• 多标签 当启用[多标签]时，可以选择至多 30 个资料来源，并启用合计功能。
• 资料来源 选择显示数值的资料来源。仪表板发布前需要设定资料来源，否则无法成功发布。
• 样式 选择元件的显示风格。
• 基础 设定元件的背景颜色、标题、标题的文字以及分隔线样式。
• 一般设定 设定时间格式以及预设区间，启用下载功能，使用者将可以在发布的仪表板中下载标签的历史资料。
• 合计 当有多个资料来源时，合计模式下可以使不同资料来源的数值在同一个时间点下画图，但会与实际的数值有误差。
• 外观 是否启用紧凑模式与元件位置以及长宽等设定。
• 使用者限制 可选择该元件的安全类别以及没有取得权限时的行为。

按钮

• 基础 设定元件的背景颜色、标题、标题的文字以及分隔线样式。
• 图形 选择元件显示的图形并设定标签的文字样式。
• 操作列表 设定按钮的操作型态，可以对资料来源标签设定常数、增加数值、减少数值，或是选择更改仪表版的页面。
• 触发 选择按钮触发的模式。
• 外观 是否启用紧凑模式与元件位置以及长宽等设定。
• 使用者限制 可选择该元件的安全类别以及没有取得权限时的行为。

项目选单

• 资料来源 选择显示数值的资料来源。仪表板发布前需要设定资料来源，否则无法成功发布。
• 样式 设定元件的风格样式。
• 基础 设定元件的背景颜色、标题、标题的文字以及分隔线样式。
• 项目 设定资料来源数值对应的文字项目以及字型样式。
• 写入 启用后可以在发布的仪表板上修改资料来源的数值。
• 外观 是否启用紧凑模式与元件位置以及长宽等设定。
• 使用者限制 可选择该元件的安全类别以及没有取得权限时的行为。

报警显示

• 基础 设定元件的背景颜色、标题、标题的文字以及分隔线样式。
• HMI 介面 选择要显示报警讯息的 HMI。
• 栏位 设定欲显示的报警讯息的栏位及顺序。
• 外观 是否启用紧凑模式与元件位置以及长宽等设定。
• 使用者限制 可选择该元件的安全类别以及没有取得权限时的行为。

表格

• 基础 设定元件的背景颜色、标题、标题的文字以及分隔线样式。
• 样式 设定元件的风格样式。
• 表格 选择是否显示表格的标题、设定标题的文字样式以及表格的条纹颜色。
• 行 新增或删除显示于表格中的资料来源标签。
• 栏位 选择欲显示的栏位，并按左到右的顺序排列。
• 外观 是否启用紧凑模式与元件位置以及长宽等设定。
• 使用者限制 可选择该元件的安全类别以及没有取得权限时的行为。

专案标签

概述

专案标签允许使用者自订计算结果，例如加总和平均值，从而使资料的运用更具灵活性和意义。这特别适合需要处理或汇总资讯的情境，使其比原始感测器数值更实用。

新增专案标签

1. 点击工具列中的 专案标签 图示。
2. 进入对话框以建立、编辑及管理表达式和变数对应关系，定义使用资料来源的自订计算逻辑。

定义专案标签

在建立专案标签时，需要设定以下属性：

• 名称 专案标签的唯一识别名称。

• 算术运算式 使用变数与支援的运算符或函数来计算结果的公式。变数需先设定变数映射，将其与标签来源进行映射。

ℹ️ 请确保表达式符合表达式语法与格式 的规则。

• 输出资料型别 指定专案标签的 输出型别，决定结果的解释方式。支援型别包括：Int、Float、Boolean、String。

• 乘数 可选择套用乘数来调整结果比例，支援的选项有：x1、x10、x100、x1000、x0.1、x0.01、x0.001。适用於单位或比例换算，例如秒转毫秒。

• 小数位数 设定最终输出的精确度，小数位数可选择 0 到 5。范例：round(x / y, 2)且小数位数设定为 2，结果为 3.14。

这些设定使您能精细控制表达式结果在系统中的呈现和使用方式。

变数映射

表达式中仅支援型别为 Int 或 Float 的资料来源作为合法运算元。 在引用资料来源前，需于「变数映射」中定义变数，将变数名称（如 x、y、z 等）对应到特定资料来源。每个表达式最多可使用 10 个变数，允许建立复杂的多来源运算逻辑。

表达式语法与格式

表达式可使用数字变数与函数撰写自订公式，以从资料来源中运算出结果。

基本规则

• 表达式必须是数学上有效的。
• 仅允许使用变数映射中定义的数值变数，且区分大小写。

运算顺序优先级（由高至低）

1. 括号 ()
2. 乘法与除法 *、/
3. 加法与减法 +、-

支援的运算符与函数

• 算术运算符

运算符	描述	范例	对等表达式
+	加法	x + y	将两数相加
-	减法	x - y	x 减去 y
*	乘法	x * y	将 x 与 y 相乘
/	除法	x / y	将 x 除以 y
()	分组运算	(x + y) * 2	确保运算顺序
>	大于	x > y	如果 x 大于 y，则为 True
>=	大于或等于	x >= y	如果 x 大于或等于 y，则为 True
<	小于	x < y	如果 x 小于 y，则为 True
<=	小于或等于	x <= y	如果 x 小于或等于 y，则为 True
==	等于	x == y	如果 x 等于 y，则为 True
!=	不等于	x != y	如果 x 不等于 y，则为 True

---

• 支援函数

函数	描述	范例
sum(...)	传回总和	sum(x, y, z)
mean(...)	传回平均值	mean(x, y, z)
min(...)	传回最小值	min(x, y, z)
max(...)	传回最大值	max(x, y, z)
round(x, n)	将数值 x 四舍五入至 n 位小数	round(x / y, 2) → 1.23
randomInt	传回指定范围内的随机整数	randomInt(1, 10) → 7
randomFloat	传回指定范围内的随机浮点数	randomFloat(0, 1) → 0.57
randomString	从列表中随机选取一个字符串	randomString(['a', 'b', 'c']) → 'b'

表达式范例

x + y * 2
(x + y + z) / 3
round(sum(x, y, z) / 3, 2)
max(a, b) - min(c, d)

表达式验证

当点击「新增」以建立表达式或「套用」以修改表达式时，系统会进行解析与验证。检查内容包括：

• 未对应变数 每个变数都必须对应到有效的资料来源。若变数已定义但未指派，验证将会失败。

• 未定义或未知变数 所有在表达式中使用的变数（如 x、y、z）都必须已在变数映射中定义。

• 不支援的函数 仅支援以下函数：sum、mean、max、min、round、randomInt、randomFloat、randomString。使用任何其他函数将会触发错误。

• 其他错误 例如：括号不匹配

在进行表达式验证时，系统会检查以上内容，并提示用户修正错误。这样可以确保表达式的正确性和运算结果的可靠性。

Index

显示该分页中的所有元件。因元件可以重迭显示，元件的索引数小，代表该元件位在底层；反之依然。另外可直接用拖曳的方式调整元件索引数的顺序。

图案

提供基本矩形、椭圆、图片与文字与其属性设定。

取代人机

透过[取代人机]功能可以快速的替换仪表板内的标签，要替代的标签其名称及群组需要与原标签相同。

格线、参考线

可以在仪表板编辑器右下角图示选择是否显示格线及参考线，方便使用者设计专案。

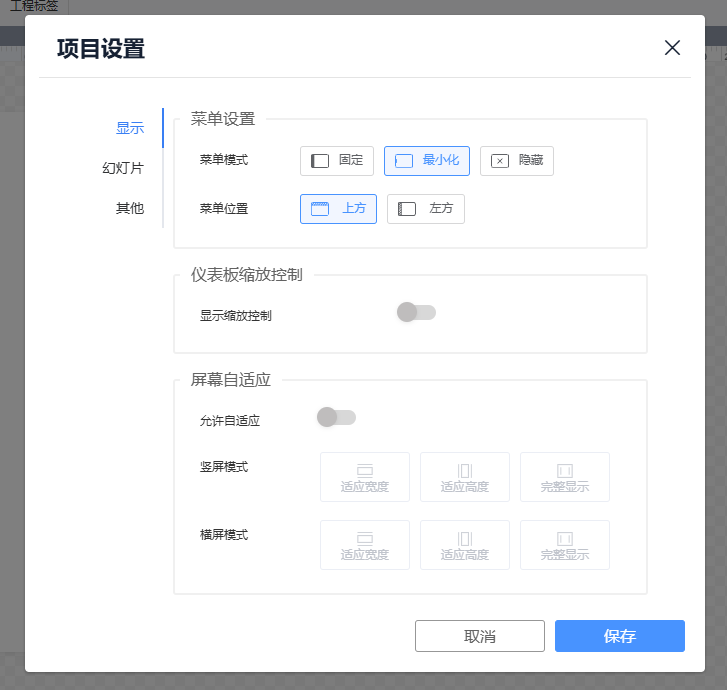

设定

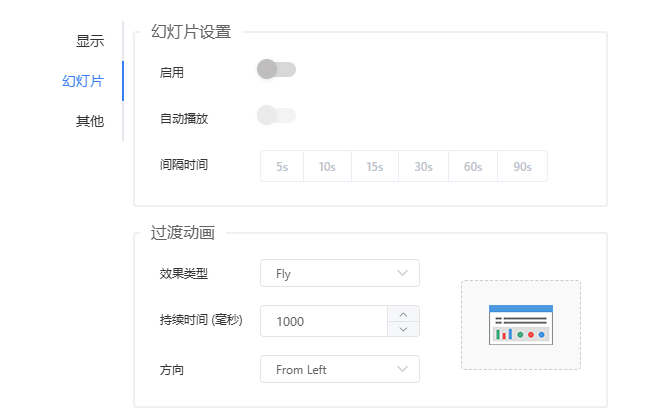

轮播设定

一个仪表板专案可以设计多个分页，使用者可以设定分页的[轮播时间]及分页的[显示位置]。

预览

用户可以在设计阶段使用预览功能，测试仪表板专案的运行。

发布

• 自订网址 自订网址以方便记忆和访问。

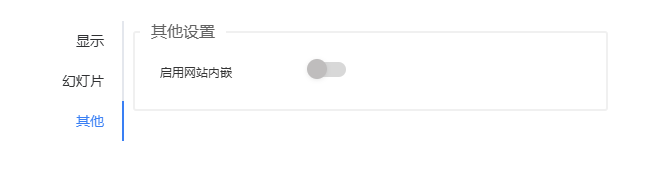

• 选项 设定仪表板是否允许被内嵌、是否显示缩放选项。
• 权限 可以选择发布给任何拥有仪表板连结的人或是特定的使用者。当发布给指定的使用者时，使用者在使用仪表板前须先登入 Weincloud 使用者帐号。
