PC穿透通訊(以太网路)远程PLC

EasyAccess 2.0不仅可以直接连接威纶科技公司的人机接口，还提供了穿透通信服务，使得用户能够在远程人机的网络上连接PLC。如下图所示，在EasyAccess网络中有一个PLC设备，与人机所在的局域网路 (LAN) 相连。如此，用来创建EasyAccess 2.0与人机连接的电脑，即可将该人机当作继电器，进而连接PLC。

如何设置穿透通信，连接PLC?

1. 在人机清单上，点击 [网络穿透] 按钮，在连接状态下，将会显示IP地址如下所示。

2. 下面这个窗口将提示您输入目标PLC的IP地址。最多能支援六个IP位址。

3. 连接成功后，即会显示PLC的IP地址。这时候已经可以开启PLC的程序。

如果远程PLC与本地电脑使用相同范围内的IP地址，将显示警告消息，提醒您后续对PLC IP地址的链接将导向远程设备，而非本地设备。

此外，亦支持端口转发功能，藉由转发功能可让外网直接访问对应的内网设备。最多能支持六组转发配置。

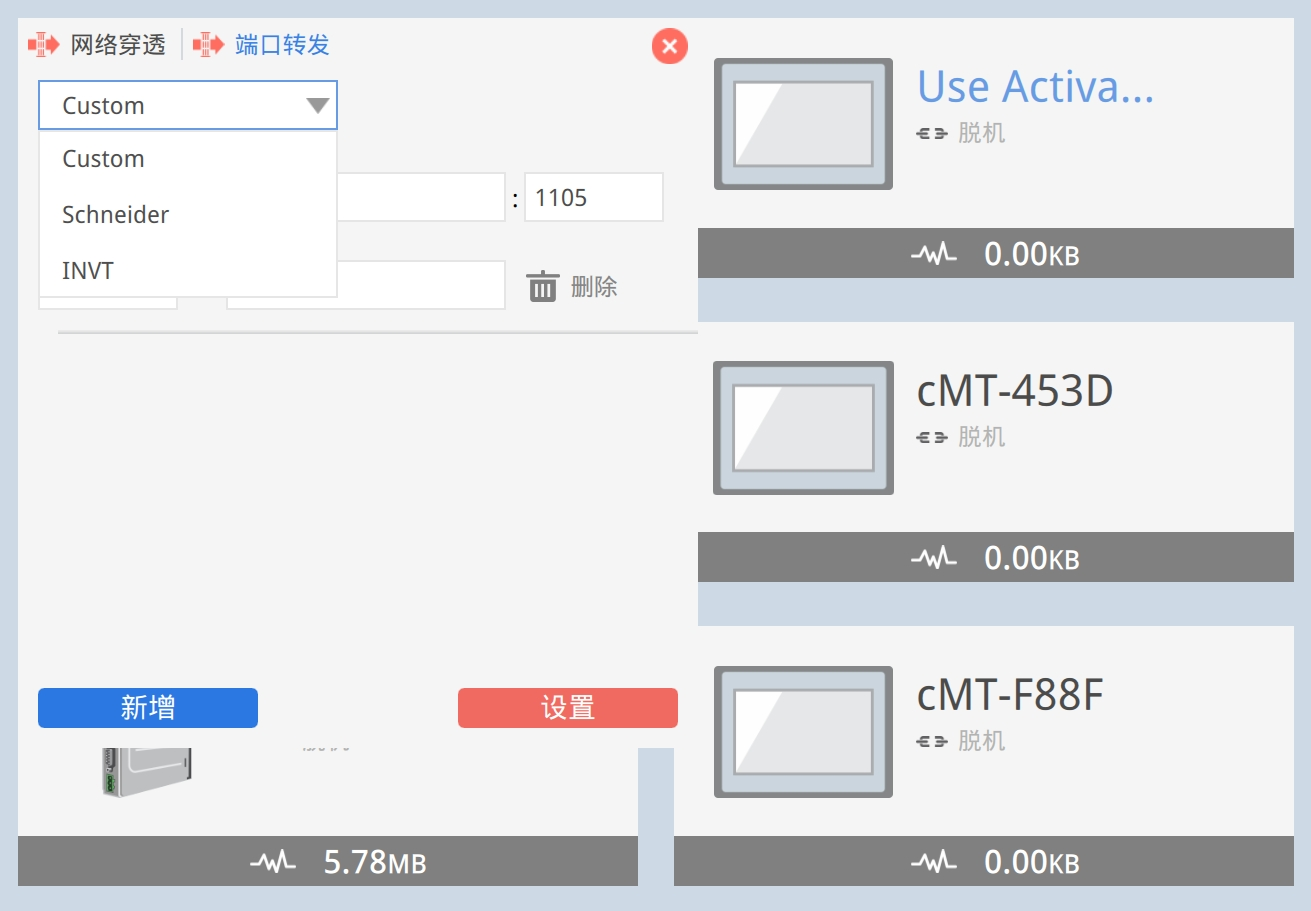

端口转发有三种模式：

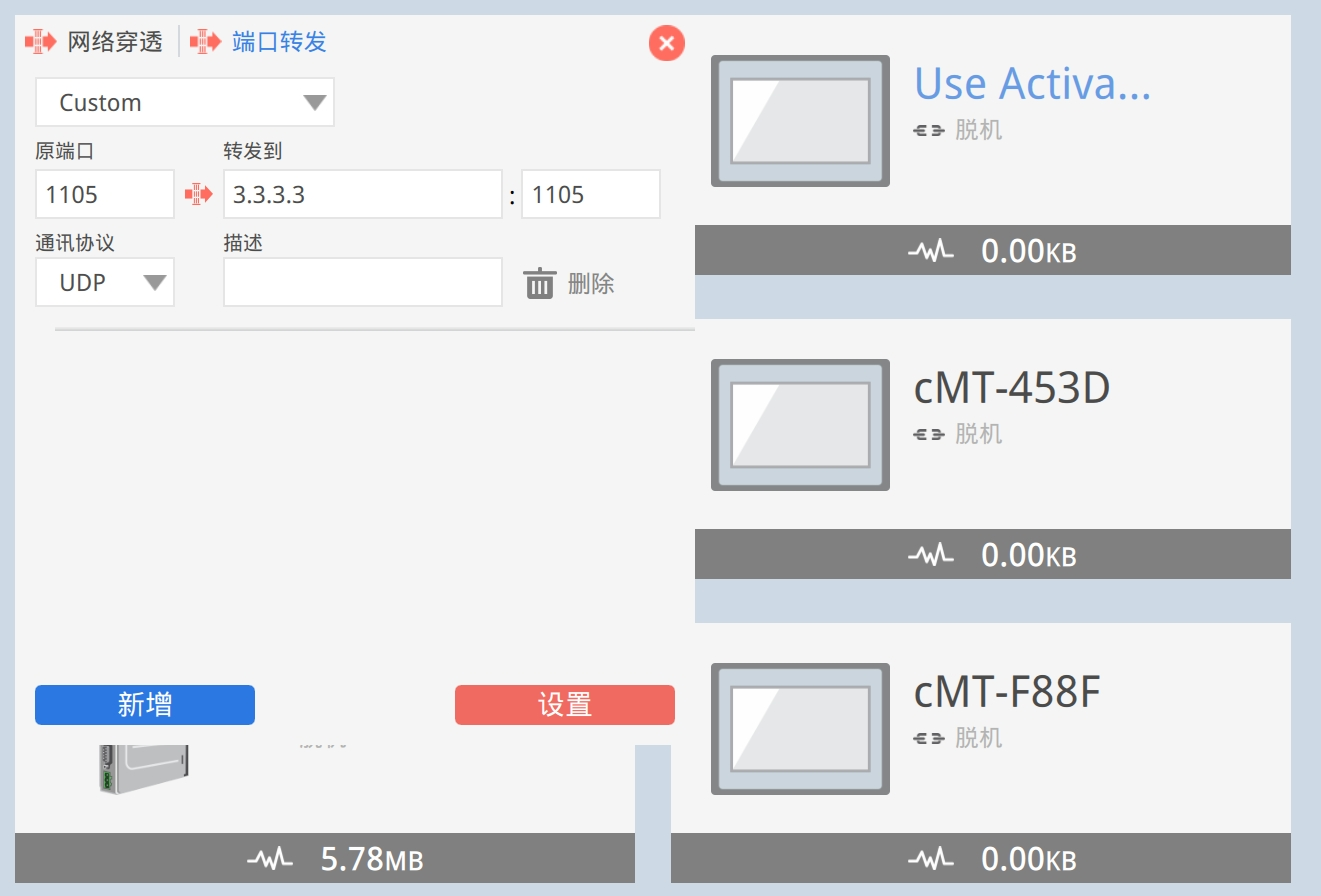

1. Custom

   可以自由设置原端口、转发的 IP 和 Port，以及不同的通信协议（TCP 或 UDP），并设置描述。

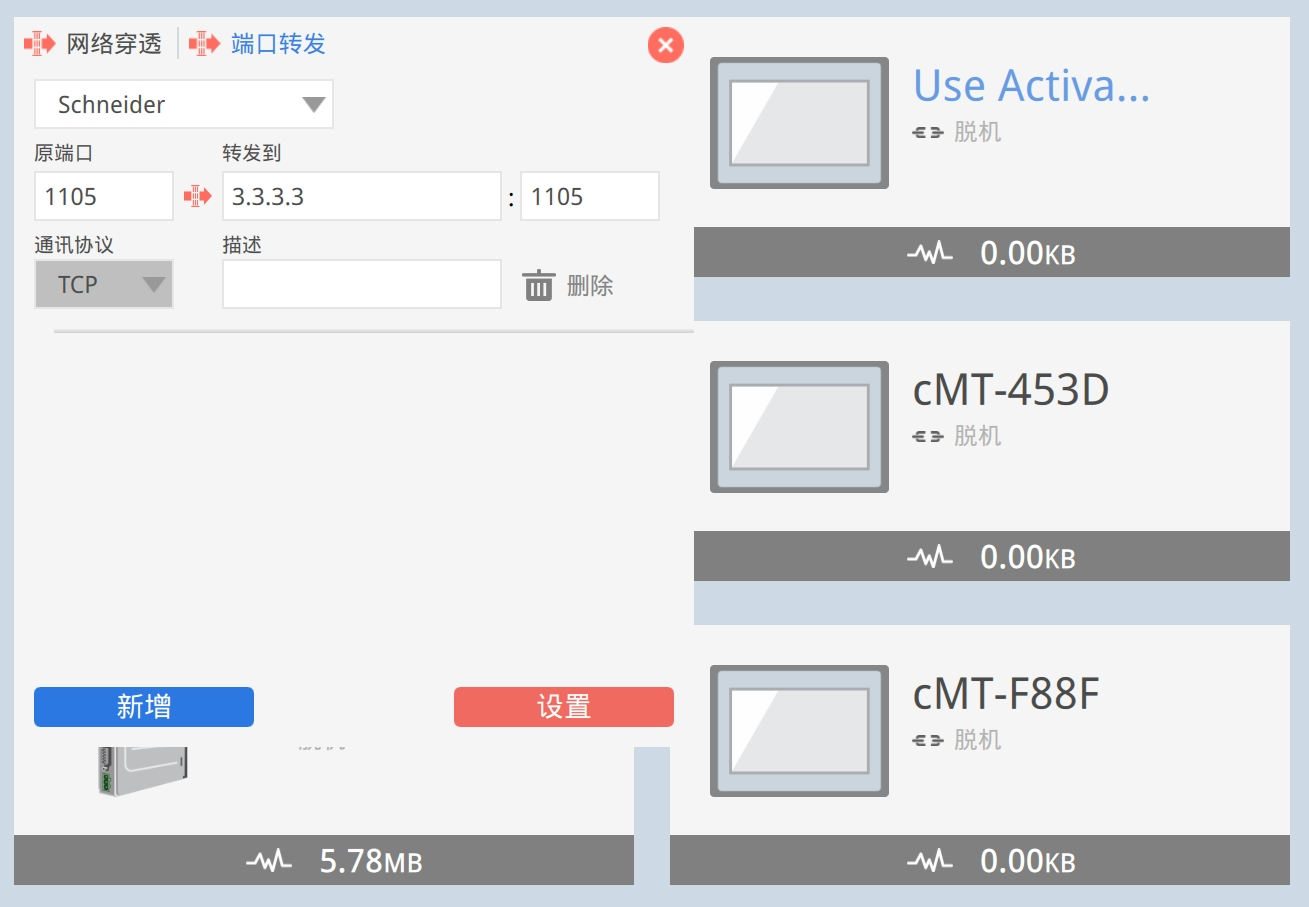

2. Schneider



   适用于 Schneider 软件，会将 Port 固定在 1105，并使用 TCP 协议。

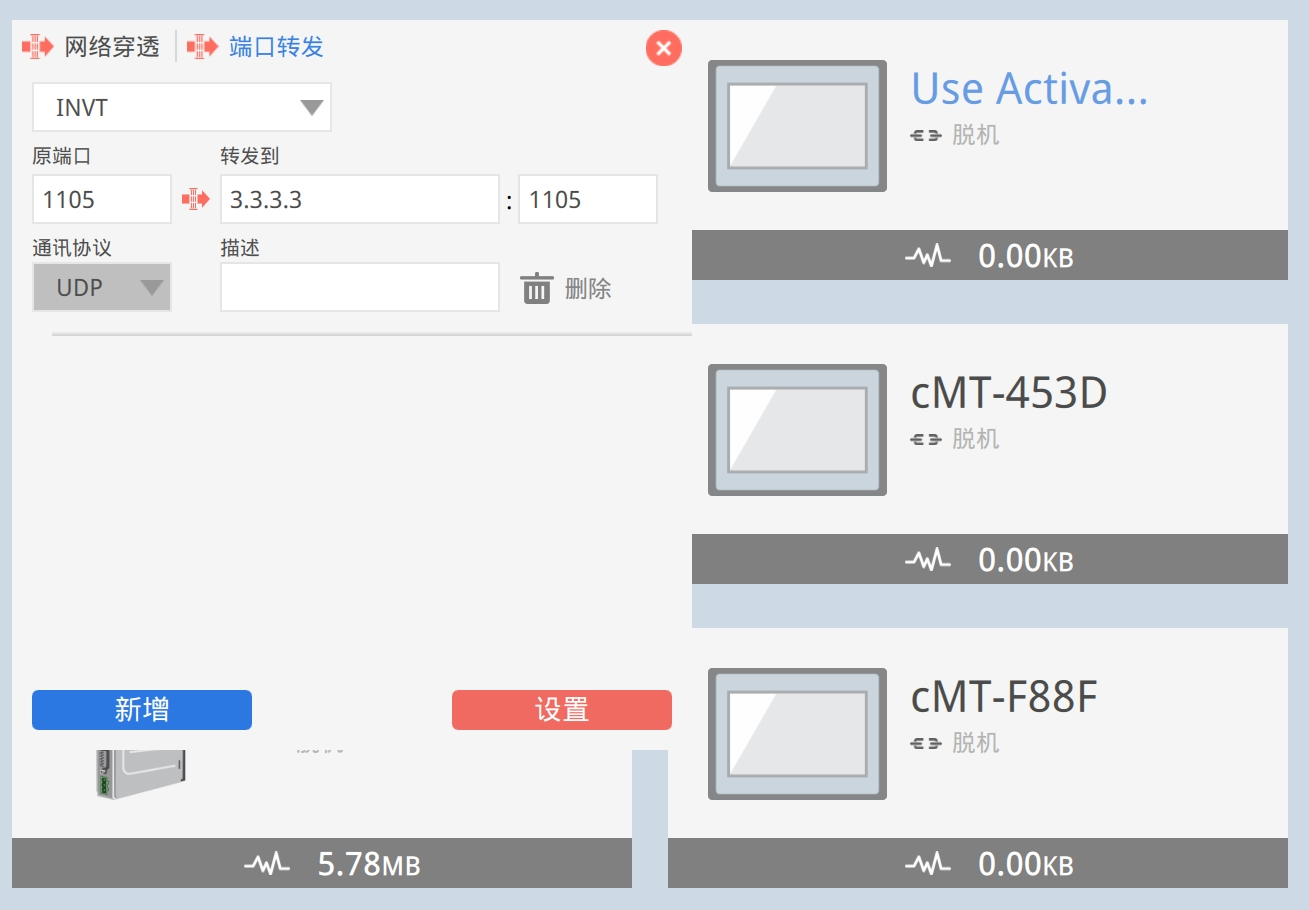

3. INVT



   适用于使用 INVT Workshop 软件，会固定使用 UDP 协议，并且有以下两个限制：

   • 如果连上 INVT Workshop 后，又修改 Port 的话，需等待 3 分钟。

     使用场景：

     1. 设置穿透：:105 → 192.168.10.10:100
     2. 连接 VPN，使用 INVT Workshop 连上
     3. 将穿透的 105 改为 110

     此时 105 仍可继续连接，需断开连接并等待 3 分钟后，才能使用 110 连接。

   • 一台 PC 上只能有一个 INVT Workshop 连线。若已有一个 INVT Workshop 正在连线，其他软件或程序就不能通过相同的 Port 穿透并连上后端设备。
