快速指引 ​

本章节示范如何建立一个简易的 Dashboard 仪表板，并发布到云端供其他使用者随时查看。示例场景为监控一台空调主机的运行状态，仪表板包含一个电源指示灯，以及分别显示目标温度与当前温度的两个数值元件。

适用对象：已拥有 Weincloud 账号、准备将 HMI 数据整合进 Dashboard 仪表板的使用者。

在开始前，请先准备好：

  1. 一台 cMT X Series HMI
  2. 一台 Windows PC，安装 EasyBuilder Pro V6.06.02 或更新版本

建立一个仪表板，仅需六个步骤：

  1. 建立 Weincloud Domain
  2. 启用 Weincloud Dashboard 服务
  3. 建立 Data Source 标签
  4. 将 Data Source 标签绑定至实际设备状态
  5. 建立与编辑仪表板
  6. 发布仪表板

1. 建立 Weincloud Domain ​

Dashboard 是 Weincloud 的服务之一，使用前必须先拥有 Weincloud Domain 账号。

请参考 建立 Domain，建立你的 Domain。

2. 启用 Weincloud Dashboard 服务 ​

登录 Weincloud Domain 后，请参考 开通 Dashboard 服务，将 HMI 加入 Domain 并开通 Dashboard 服务。

Note：若为首次使用 Dashboard 服务，建议采用 90 天免费试用方案。

3. 建立 Data Source 标签 ​

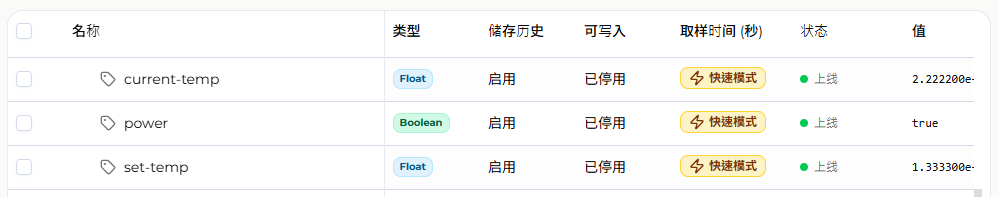

进入 Weincloud Dashboard 的 [Data Source] 页面，选择前一步骤加入的 HMI，点击 [编辑] 进入编辑模式，依次建立以下三个标签：

  1. 点击 [新增标签]，标签名称填入 "power"，数据类型设定为 "Boolean"，其余保持默认。
  2. 点击 [新增标签]，标签名称填入 "set-temp"，数据类型设定为 "Float"，取消小数点位数与上下限设定，其余保持默认。
  3. 点击 [新增标签]，标签名称填入 "current-temp"，数据类型设定为 "Float"，取消小数点位数与上下限设定，其余保持默认。

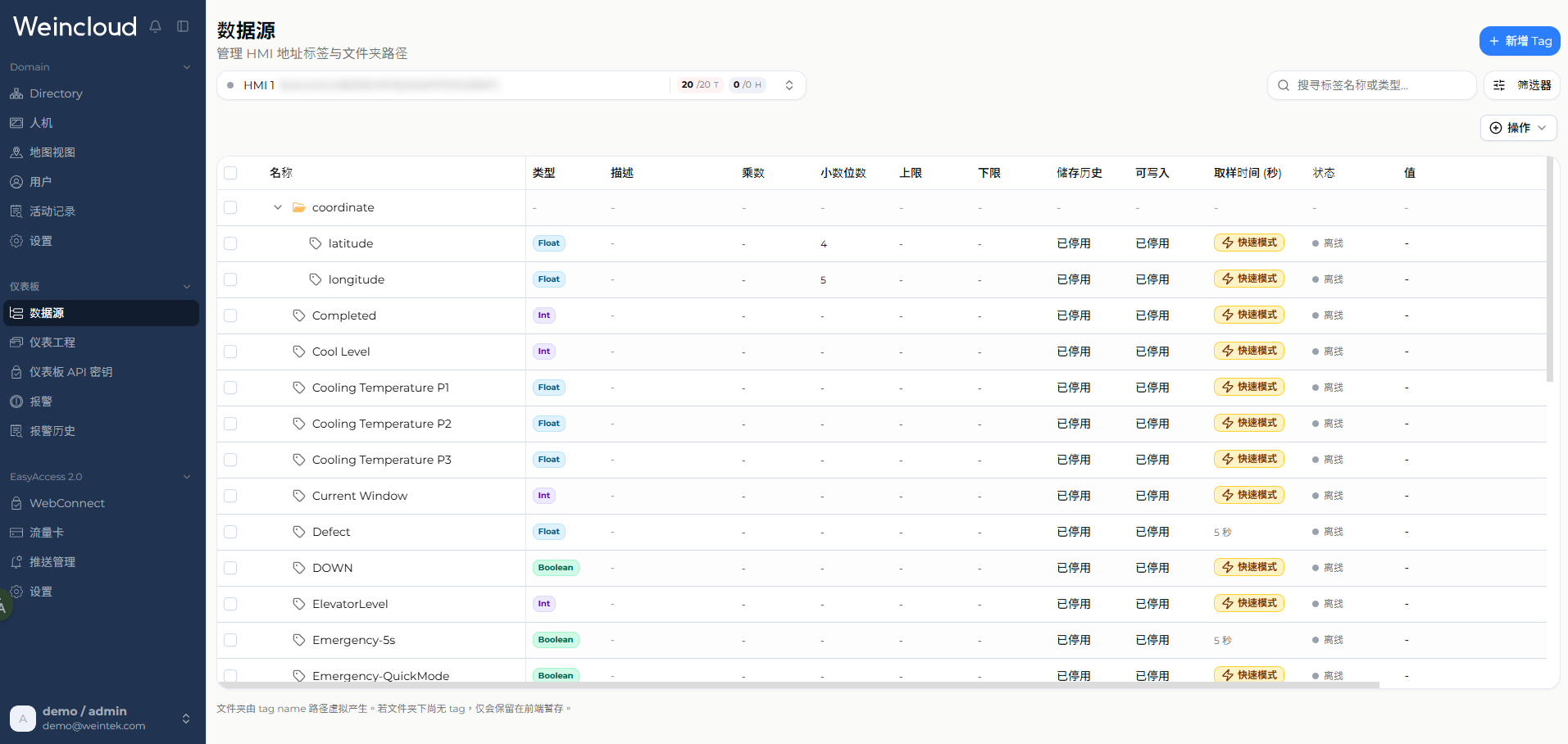

编辑标签

4. 将 Data Source 标签绑定至实际设备状态 ​

在 EasyBuilder Pro 项目中导入 Weincloud 的 Data Source 标签 ​

使用 EasyBuilder Pro 打开 cMT X Series 项目后，在上方菜单打开 [Weincloud] 页面，选择正确的 Weincloud 区域，接着点击 [Dashboard] 打开设置窗口；在常规属性窗口中点击 [登录]，输入 Weincloud Domain 信息完成登录。

Weincloud 服务器设置

接着在 Dashboard 设置页面点击 [同步]，打开 [Weincloud 同步] 窗口。窗口上方会列出 Domain 中的 HMI 列表，选择正确的 HMI 后点击 [同步]；EasyBuilder Pro 会从 Weincloud 服务器下载该 HMI 的 Data Source 标签并显示于窗口下方，最后点击 [OK] 完成导入。

导入 Data Source 标签

绑定 Data Source 标签 ​

Data Source 标签首次导入时，会先绑定至默认地址（例如 LB/LW-0），请双击各标签，将其重新绑定至正确的设备状态地址。

标签绑定设备状态地址

Note ​

本示例中，HMI 通过 Modbus TCP/IP 协议与空调主机通信，Data Source 标签分别绑定至 0x-100、4x-100、4x-200 等地址。

测试 ​

完成上述设定后，请将项目下载至 HMI。

接着回到 PC 打开浏览器登录 Weincloud，进入 Dashboard 的 [Data Source] 页面；此时应可观察到标签状态为 [在线]，并显示实时的设备状态值（可能有数秒延迟）。

通信成功的标签状态与实时数据

至此，设备状态已成功同步至 Weincloud 服务器；接下来将这些数据以图形化方式呈现于仪表板中。

Note：若 Data Source 标签持续显示 [离线]，请参考 错误排除。

5. 建立与编辑仪表板 ​

在 Dashboard 中选择 [仪表板项目]，点击 [建立新项目] 并输入项目名称，即可进入编辑画面。

以下将依次建立 a、b、c、d 四个仪表板元件：

  1. 建立“空调主机”文字标签

    • 从左侧元件库将“文字”元件拖曳至右侧面板。
    • 参考下图设定元件属性。

  2. 建立“电源”指示灯元件

    • 从左侧元件库将“指示灯”元件拖曳至右侧面板。
    • 参考下图设定元件属性。

  3. 建立“设定温度”数值元件

    • 从左侧元件库将“数值”元件拖曳至右侧面板。
    • 参考下图设定元件属性。

  4. 建立“当前温度”数值元件

    • 从左侧元件库将“数值”元件拖曳至右侧面板。
    • 参考下图设定元件属性。

预览 ​

完成上述设定后，点击 [预览] 查看仪表板设计结果。

预览仪表板

6. 发布仪表板 ​

确认仪表板设计符合预期后，点击 [发布]，选择 [任何人可以查看]，再点击右侧 [复制]，即可将链接分享给他人，随时透过浏览器查看仪表板。

发布仪表板并生成浏览网址链接

Note：若仅限 Domain 内特定用户访问此仪表板，可在发布对象中选择 [特定用户]。
